OE10A · Heizlast + Wärmepumpen-Simulation
Räume nach deiner Flächentabelle (EG Souterrain · OG Wohnen · DG Schlafen) · Temperatur je Raum anklicken · Kontrollsumme prüft jede Etage · WP-Vergleich bin-genau über 10 J. echte Löbau-Stunden inkl. Abtauung · echtes PV/Last-Modell. Speichert serverseitig.
1 · Räume — Temperatur anklicken, Flächen prüfen

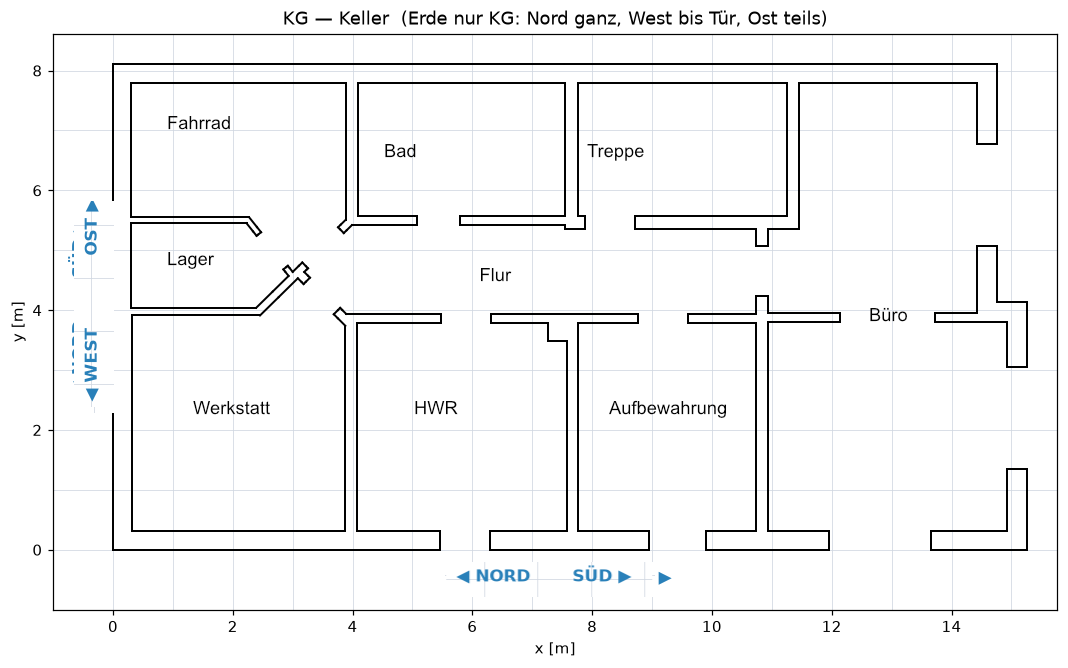

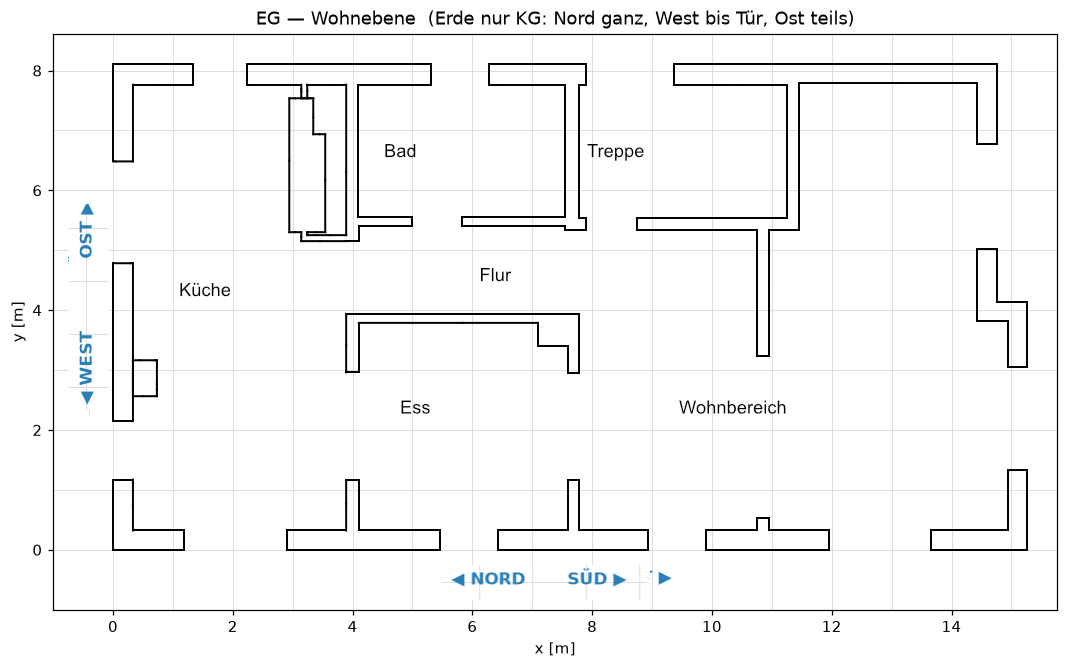

Etagen-Grundrisse (aus deinem STL) zum Abgleich anzeigen — EG=plan_KG · OG=plan_EG · DG=plan_DG
2 · Heizlast @ −14 °C
Transmission
– kW
Lüftung
– kW
Heizlast gesamt
– kW
aktiv beheizt
– m²
Gegenproben: deine Berechnung.ods setzt Heizwärme (Nutz) 15,0 MWh/a an (Brötje WGB = Brennwert, η≈0,98) · Bin-Methode 10 J. Löbau ≈ 14–15 MWh Raumheizung · WW realistisch ~3,5 MWh (ODS-Ansatz 5,07 inkl. Zirkulation). Drei Wege, gleiche Größenordnung → Heizlast ~9 kW steht.
3 · Annahmen, Preise & PV — alle Eingaben an einem Ort
Diese Werte gelten für die ganze Simulation (WP-Vergleich und Energiebilanz). Standard = deine realen Werte aus Berechnung.ods.
Betrieb
Energiepreise
PV & Stromlasten
PV 18,8 kWp Ost-West (Monatsprofil eingebettet). Die WP läuft im Winter, wenn die PV am wenigsten liefert → realer PV-Anteil an der WP ist klein (Modell monatsweise: PV − Haushalt − Auto − Sauna = Überschuss, Batterie glättet). Volle Jahres-Bilanz → Sektion 5. Detailliertes Kosten-/Szenario-Modell bis 2046: deine ODS.
4 · Wärmepumpe wählen — Vergleich, JAZ, Takt/Starts, Abtauung, PV-Deckung
Alle Maschinen 7–10 kW R290 (Propan), gerechnet auf deine Heizlast (9,2 kW). Spaltenkopf anklicken = sortieren/clustern · Zeile anklicken = auswählen (Details + Diagramme unten). Strom/a, Abtau & volle Schall-Werte stehen im Datenblock unter der Tabelle.
Gewichtung Gesamtwertung — wie stark jede Kennzahl in den „Gesamt"-Score zählt (relativ zur Spannweite der Kandidaten). Frei justierbar → Reihenfolge rechnet sich neu.
Geräte-Daten editierbar (aus Datenblatt):
ℹ Was die Werte bedeuten & warum sie leicht von Akkudoktor abweichen
• JAZ (Jahresarbeitszahl): Wärme ÷ Strom übers Jahr. 3,7 = aus 1 kWh Strom werden 3,7 kWh Wärme. Höher = sparsamer.
• Taktgefahr: Anteil der Heizstunden, in denen die nötige Last unter der Mindest-Leistung der WP liegt → sie kann nicht weiter runtermodulieren und schaltet getaktet ein/aus (WW zählt nicht mit, ist eigener Betrieb — Akkudoktor-Definition). <30 % ok, 30–45 % grenzwertig, >45 % zu groß. Die träge FBH-Masse macht ~25–30 % völlig unkritisch (lange Laufzeiten, kein Puffer nötig) — auch Akkudoktor wertet 25 % als „taktet selten".
• Abtau: Stunden/Jahr, in denen der Verdampfer vereist (−6…+5 °C & feucht) und kurz auftaut. Die Wetterlagen sind für alle Geräte gleich (~540 h Löbau) — die Spreizung in der Tabelle kommt vom geräteeigenen Abtau-Faktor (Vaillant/Stiebel tauen effizienter ab als ein R32-Daikin), editierbar unten.
• Heizstab ab / Bivalenzpunkt: Außentemperatur, ab der die WP-Leistung die Heizlast nicht mehr allein deckt und der E-Stab zuheizt (Diagramm „Leistung vs. Heizlast"). Bei deiner Last ~−8 °C → nur an wenigen Tagen, Heizstab-Anteil ~0 %.
• Ersparnis: WP-Stromkosten (mit deinem PV-Anteil) gegen die Gasrechnung gerechnet.
Warum die Zahlen leicht von Akkudoktor abweichen
Beides rechnet dasselbe Prinzip, nur mit anderen Eingaben:
1. Mindest-Modulation & COP-Kennfeld sind Datenblatt-Werte, die je Quelle schwanken — und sie sind der Haupthebel für die Taktgefahr. Genau darum lag Akkudoktors Panasonic bei 29 % und die aroTHERM bei 23 %: andere pmin-Annahme. Du kannst pmin/COP je Maschine unten editieren.
2. Klimabasis: Akkudoktor nimmt ein reales 8760-Stunden-Jahr, das du hochlädst; dieses Tool mittelt 10 Jahre Löbau in Temperatur-Bins (robuster gegen Ausreißerjahre, dafür kein Einzeljahr-Detail).
3. Vorlauftemperatur (größter JAZ-Hebel): ihr fahrt reine FBH, nie Heizkörper → niedriger Vorlauf (~W35) → COP hoch → JAZ ~3,7. Akkudoktors 3,46 kam von einer höheren Vorlauf-/COP-Annahme. Stell oben „Vorlauf °C" auf deinen echten Wert — jedes K mehr kostet ~2,5 % JAZ.
4. Warmwasser: realistisch ~3,5 MWh für 5 Personen (700 kWh/P inkl. Speicherverlust); die 5,07 der ODS enthalten vermutlich Zirkulationsverluste.
Die JAZ ist bei dir wegen der reinen Niedertemperatur-FBH eher besser als bei Akkudoktor. Die Ersparnis ist in diesem Tool höher, weil hier deine PV gutgeschrieben wird (Akkudoktor rechnet ohne PV mit pauschal 30 ct). Die Taktgefahr ist die Stellschraube für die Gerätegröße.
• Taktgefahr: Anteil der Heizstunden, in denen die nötige Last unter der Mindest-Leistung der WP liegt → sie kann nicht weiter runtermodulieren und schaltet getaktet ein/aus (WW zählt nicht mit, ist eigener Betrieb — Akkudoktor-Definition). <30 % ok, 30–45 % grenzwertig, >45 % zu groß. Die träge FBH-Masse macht ~25–30 % völlig unkritisch (lange Laufzeiten, kein Puffer nötig) — auch Akkudoktor wertet 25 % als „taktet selten".
• Abtau: Stunden/Jahr, in denen der Verdampfer vereist (−6…+5 °C & feucht) und kurz auftaut. Die Wetterlagen sind für alle Geräte gleich (~540 h Löbau) — die Spreizung in der Tabelle kommt vom geräteeigenen Abtau-Faktor (Vaillant/Stiebel tauen effizienter ab als ein R32-Daikin), editierbar unten.
• Heizstab ab / Bivalenzpunkt: Außentemperatur, ab der die WP-Leistung die Heizlast nicht mehr allein deckt und der E-Stab zuheizt (Diagramm „Leistung vs. Heizlast"). Bei deiner Last ~−8 °C → nur an wenigen Tagen, Heizstab-Anteil ~0 %.
• Ersparnis: WP-Stromkosten (mit deinem PV-Anteil) gegen die Gasrechnung gerechnet.
Warum die Zahlen leicht von Akkudoktor abweichen
Beides rechnet dasselbe Prinzip, nur mit anderen Eingaben:
1. Mindest-Modulation & COP-Kennfeld sind Datenblatt-Werte, die je Quelle schwanken — und sie sind der Haupthebel für die Taktgefahr. Genau darum lag Akkudoktors Panasonic bei 29 % und die aroTHERM bei 23 %: andere pmin-Annahme. Du kannst pmin/COP je Maschine unten editieren.
2. Klimabasis: Akkudoktor nimmt ein reales 8760-Stunden-Jahr, das du hochlädst; dieses Tool mittelt 10 Jahre Löbau in Temperatur-Bins (robuster gegen Ausreißerjahre, dafür kein Einzeljahr-Detail).
3. Vorlauftemperatur (größter JAZ-Hebel): ihr fahrt reine FBH, nie Heizkörper → niedriger Vorlauf (~W35) → COP hoch → JAZ ~3,7. Akkudoktors 3,46 kam von einer höheren Vorlauf-/COP-Annahme. Stell oben „Vorlauf °C" auf deinen echten Wert — jedes K mehr kostet ~2,5 % JAZ.
4. Warmwasser: realistisch ~3,5 MWh für 5 Personen (700 kWh/P inkl. Speicherverlust); die 5,07 der ODS enthalten vermutlich Zirkulationsverluste.
Die JAZ ist bei dir wegen der reinen Niedertemperatur-FBH eher besser als bei Akkudoktor. Die Ersparnis ist in diesem Tool höher, weil hier deine PV gutgeschrieben wird (Akkudoktor rechnet ohne PV mit pauschal 30 ct). Die Taktgefahr ist die Stellschraube für die Gerätegröße.
5 · Jahres-Energiebilanz — PV gegen Haushalt + Auto + Sauna + WP
Alles, was Strom zieht, gegen deine PV gerechnet (mit der oben gewählten WP). Zeigt: wie viel aus dem Netz, wie viel eingespeist/vergütet, und was das Jahr netto kostet.
